::Especificações técnicas

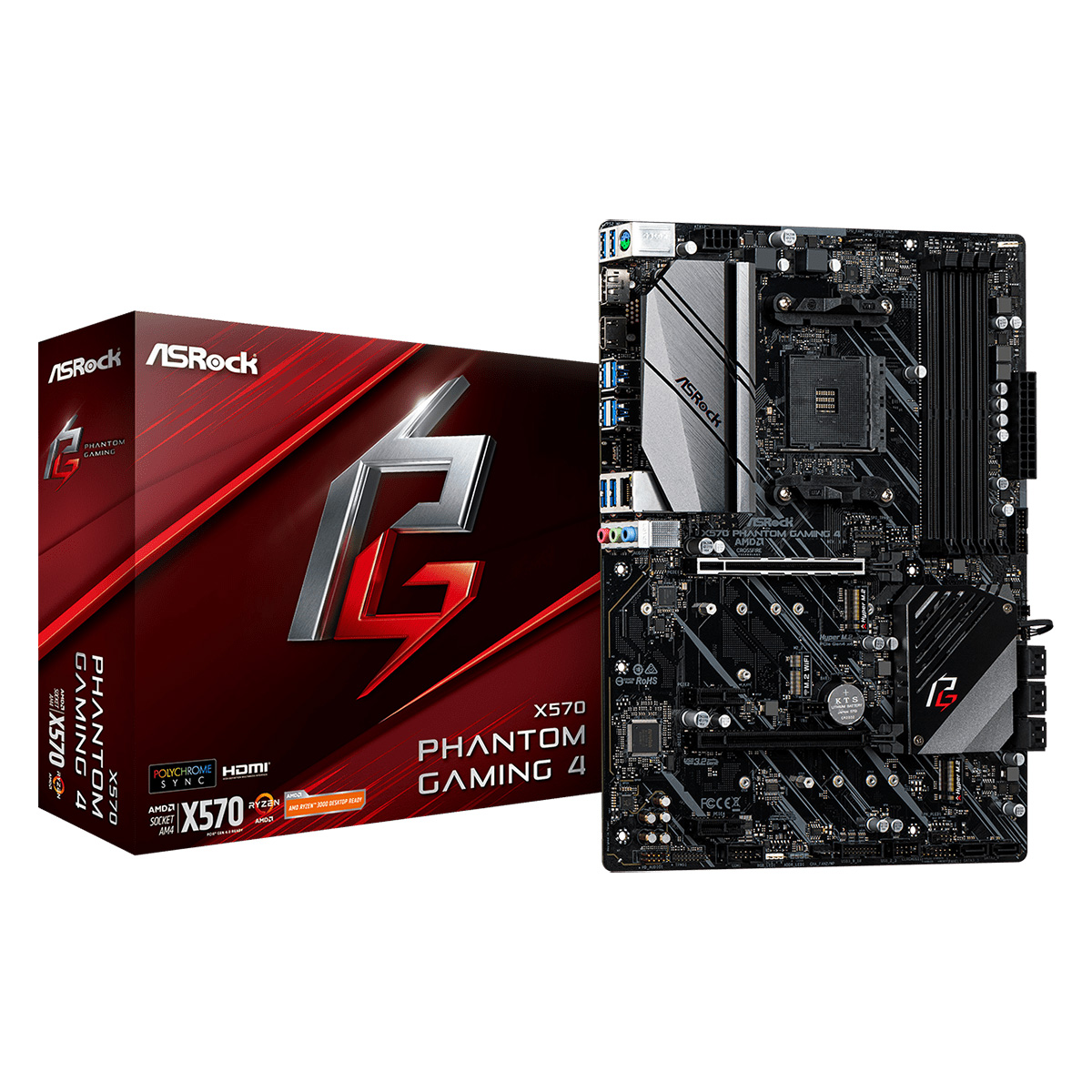

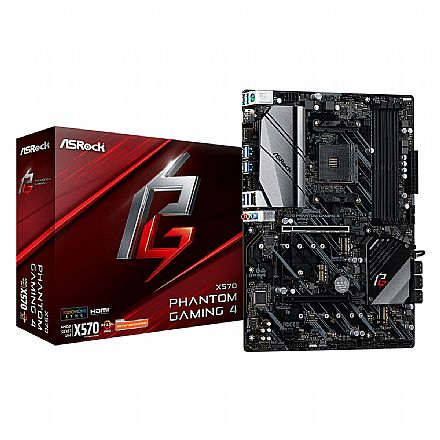

Marca: ASRock
Modelo: X570 Phantom Gaming 4
Armadura de Jogos
- Memoria: 15µ de Ouro nos Contatos dos Slots DIMM
- Placa VGA: 15µ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)
- Rede Internet: Rede Intel
- Refrigeração: Dissipador XXL Aluminum Alloy
CPU
- Suporta Soquete AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series,
5000 e 5000
G-Series Desktop Processors
- Design Digi Power
- Design Power Phase 10
*Consulte a tabela
de compatibilidade do fabricante para obter a lista de
suporte de CPU.
Chipset
- AMD X570
Memória
- Tecnologia de memória DDR4 Dual Channel
- 4 x slots DDR4 DIMM
- CPUs AMD série Ryzen (Vermeer) Suporta DDR4 4666+(OC) /
4400(OC) /
4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) /
3800(OC) /
3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC
&
não-ECC, sem-buffer*
- CPUs AMD série Ryzen (Matisse) suportam memória
DDR4 4666+(OC) / 4400(OC)
/ 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) /
3800(OC)
/ 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC
& não-ECC, sem-buffer*
- AMD Ryzen series APUs (Cezanne) Suporta DDR4 4666+(OC) / 4400(OC) /
4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) /
3800(OC) /
3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC
&
não-ECC, sem-buffer*
- AMD Ryzen series APUs (Renoir) Suporta DDR4 4666+(OC) / 4400(OC) /
4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) /
3800(OC) /
3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC
&
não-ECC, sem-buffer*
- CPUs AMD série Ryzen (Pinnacle Ridge) suportam
memória DDR4 3466+(OC) /
3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & não-ECC,
sem-buffer*
- CPUs AMD série Ryzen (Picasso) suportam memória
DDR4 3466+(OC) / 3200(OC)
/ 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*
- Capacidade máxima de memória do sistema: 128GB**
- Suporta módulos de memória Extreme Memory
Profile (XMP)
- 15µ de Ouro nos Contatos dos Slots DIMM
*Para APUs da Série Ryzen (Picasso, Cezanne e
Renoir), o ECC é suportado
apenas com CPUs PRO.
**Devido a limitações do sistema operacional, o
tamanho da memória pode
ser menor que 4GB para a reserva de uso do sistema no Windows®
32-bit. No
Windows® 64-bit com CPU de 64-bit, não existe esta
limitação.
BIOS
- BIOS de 256Mb AMI UEFI Legal com Interface Gráfica
- Suporta "Plug e Play"
- Compatível com eventos de despertar ACPI 5.1
- Suporta jumperfree
- Suporta SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V,
VDDP, VDDG, CPU Load-Line Calibration, Multi-ajuste de Voltage CPU
VDDCR_SOC
Load-Line Calibration
Gráficos
- Gráficos AMD Radeon™ Série Vega
integrados nas APUs Série Ryzen*
- DirectX 12, Pixel Shader 5.0
- Memória compartilhada padrão de 2GB.
Memória compartilhada máxima suporta
até 16GB.**
- Dupla Saída Gráfica: suporta portas HDMI e
DisplayPort 1.2 por conectores
independentes
- Suporta HDMI 2.0 com resolução
máxima de 4K x 2K (4096x2160) @ 60Hz
- Suporta DisplayPort 1.2 com resolução
máxima de 4K x 2K (4096x2160) @ 60Hz
- Suporta Sincronismo Automático de Lábios, Cores
Profundas (12bpc), xvYCC e
HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI
2.0 (Monitor
HDMI compatível necessário)
- Suporta HDR (High Dynamic Range) com HDMI 2.0
- Suporta HDCP 2.2 com a portas HDMI 2.0 e DisplayPort 1.2
- Suporta reprodução 4K Ultra HD (UHD) com as
portas HDMI 2.0 e DisplayPort
1.2
- Suporta Microsoft® PlayReady
*O suporte pode variar dependendo da CPU
**A memória máxima compartilhada de 16GB requer
32GB de memória instalada
no sistema.
Áudio
- Áudio HD 7.1 Canais com Proteção de
Conteúdo (Codec de Áudio Realtek
ALC1200)
- Suporte Áudio Blu-ray Premium
- Suporta Surge Protection
- Capacitores de Áudio ELNA
- Proteção de Isolamento do PCB
- Camadas do PCB Individuais para os Canais E/D de Áudio
Rede
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I211AT
- Suporta Wake-On-LAN
- Suporta Proteção Contra Raios/ESD
- Suporta Eficiencia de Energia Ethernet 802.3az
- Suporta PXE
Slots
- CPUs AMD série Ryzen (Vermeer, Matisse)
- 1 x slot PCI Express 4.0 x16 (x16
(PCIE1))*
- CPUs AMD série Ryzen (Cezanne, Renoir, Pinnacle Ridge)
- 1 x slot PCI Express 3.0 x16 (x16
(PCIE1))*
- CPUs AMD série Ryzen (Picasso)
- 1 x slot PCI Express 3.0 x16 (x8
(PCIE1))*
- AMD X570 Chipset
- 1 x slot PCI Express 4.0 x16 (x4
(PCIE3))*
- 2 x slots PCI Express 4.0 x1
- Suporta AMD Quad CrossFireX™ e CrossFireX™
- 1 x Soquete M.2 (Key E), suporta módulo WiFi/BT PCIe WiFi
tipo 2230
- 15µ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)
*SSD NVMe como discos de boot
Armazenamento
- 8 x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID
10),
NCQ, AHCI e Hot Plug
- 1 x Soquete Hyper M.2 (M2_1), suporta módulos M Key
2230/2242/2260/2280/22110 M.2 PCIe até Gen4x4 (64 Gb/s)
(with Vermeer,
Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge e
Picasso)*
- 1 x Soquete Hyper M.2 (M2_3), suporta módulos M Key
2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e módulos M.2
PCIe até Gen4x4
(64 Gb/s) (com CPU Matisse) ou Gen3x4 (32 Gb/s) (com CPU Pinnacle Ridge
e
Picasso)*
* Se o suporte a Thunderbolt™ estiver ativado, M.2
do tipo SATA será
desabilitado. | SSD NVMe como discos de boot | Suporta ASRock U.2 Kit |
Suporta RAID 0/1/10
Conectores
- 1 x conector para COM
- 1 x Conector de Speaker e Power LED
- 2 x Conectores RGB LED*
- 1 x Conector de LED Endereçável**
- 1 x conector de Ventoínha da CPU (4-pin)***
- 1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin)
(Controle de
Velocidade de Ventoinhas Inteligente)***
- 3 x Conectores de Ventoinha de Gabinete/Bomba
D’água (4-pin) (Controle de
Velocidade de Ventoinhas Inteligente)****
- 1 x Conector de energia ATX 24 pinos
- 1 x Conector de Energia 12V 8 pinos
- 1 x Conector de painel de áudio frontal
- 1 x Conector USB de Ventoinha de LED AMD
- 1 x Conector Thunderbolt™ AIC (5-pin) (Suporta apenas Placa
ASRock
Thunderbolt™ AIC R2.0)
- 1 x Conector USB 2.0 (suporta 2 portas USB 2.0) (Suporta
Proteção Contra
ESD)
- 2 x conectores USB 3.2 Gen1 (suportando 4 portas USB 3.2 Gen1)
(Suporta
Proteção Contra ESD)
- 1 x Conector SPI TPM******
*Suporta Fita de LED de até 12V/3A, 36W no total
**Suporta Fita de LED de até 5V/3A, 15W no total
***O Conector de Ventoinha da CPU suporta a ventoinha da CPU com
potência
máxima de 1A (12W).
****O conector de Ventoinha de CPU Opcional/Bomba de Água
suporta
ventoinha de water cooler de no máximo 2A (24W).
*****O Conector de Ventoinha de Gabinete/Bomba
D’água suporta ventoinha de
water cooler de no máximo 2A (24W). CPU_FAN2/WP,
CHA_FAN1/WP, CHA_FAN2/WP
e CHA_FAN3/WP podem detectar automaticamente se uma ventoinha de
3-pinos
ou 4-pinos está em uso.
******Consulte o link para obter mais
informações:
https://asrock.com/mb/spec/product.asp?Model=TPM-SPI
Painel Traseiro
- 3 x Portas Antenna (na Proteção do Painel
Traseiro)
- 1 x Porta de Mouse / Teclado PS/2
- 1 x Porta HDMI
- 1 x DisplayPort 1.2
- 2 x Portas USB 3.2 Gen2 Tipo-A (10 Gb/s) (Suporta
Proteção Contra ESD)
- 6 x portas USB 3.2 Gen1 (Suporta Proteção
Contra ESD)
- 1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)
- Conectores de Áudio HD: Entrada de Linha / Alto-Falante
Frontal /
Microfone
Software e UEFI
- Software
- ASRock Phantom Gaming Tuning
- ASRock Polychrome SYNC
- ASRock Key Master
- ASRock XFast LAN
- UEFI
- UEFI Full HD ASRock
- ASRock Instant Flash
*Estes utilitários podem ser baixados na APP Shop.
Monitor de Hardware
- Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete,
Gabinete/Ventoinhas da Bomba de Água
- Tacômetro de Ventoinha: CPU, CPU/Bomba de Água,
Gabinete,
Gabinete/Ventoinhas da Bomba de Água
- Quiet Fan (Ajuste automático das ventoinhas do gabinete de
acordo com a
temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete,
Gabinete/Ventoinhas
da Bomba de Água
- Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de
Água, Gabinete,
Gabinete/Ventoinhas da Bomba de Água
- Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, CPU
VDDCR_SOC,
DRAM, PREM VDDCR_SOC, +1.8V, VDDP
Formato
- Formato ATX: 12.0-in x 9.0-in, 30.5 cm x 22.9 cm
- Design com Capacitores Sólidos
- PCB de 2oz de Cobre
Peso c/ Embalagem: 1,5 Kg |
|
